视频分配器与矩阵的区别

发布于:2020-11-03 11:46来源:admin 作者:华崖 点击:

       你知道视频分配器和矩阵各自的作用是什么吗?下面小编就介绍一下它们的区别

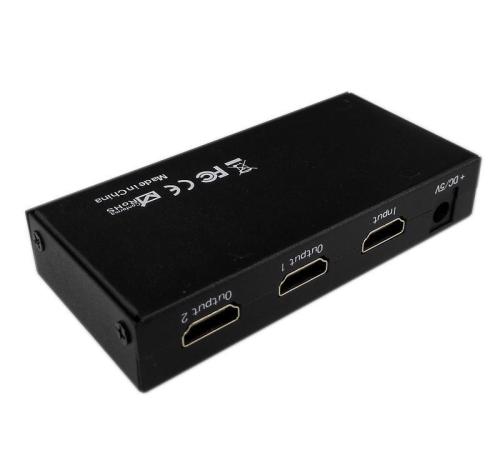

      视频分配器

视频分配器与矩阵的区别
      视频分配器是一种把一个源平均分配成多路视频信号的设备。一路视频信号对应一台监视器或录像机,若想一台摄像机的图像送给多个管理者看,建议选择视频分配器,因为并联视频信号衰减较大,送给多个输出设备后由于阻抗不匹配等原因,图像会严重失真,线路也不稳定。
      视频分配器除了阻抗匹配,还有视频增益,使视频信号可以同时送给多个输出设备短距离而不受影响,从而一定程度上保证视频传输的同步.但对于长距离同轴电缆的传输的分支没有实际性的效果。比如,前端摄像机采集来的视频信号通过视频分配器可以接入中心矩阵的同时,再接入硬盘录像机或显示设备等。视频分配器通常有1路输入2路输出(即1进2出)、1进4出、1进8出等等。常见的视频分配器还有4入8出,16入32出等多种型号。

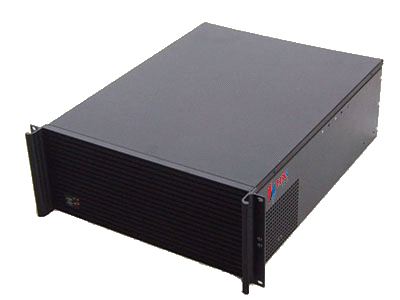

    视频矩阵

视频分配器与矩阵的区别


      视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监控设备上的电子装置,一般情况下矩阵的输入大于输出即m>n。有一些视频矩阵也带有音频切换功能,能将视频和音频信号进行同步切换,这种矩阵也叫做视音频矩阵。目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。视频矩阵一般用于各类监控场合。如果你有70个摄像机,可是只有7台监视器,那么矩阵可以让你的监视器循环显示出70个摄像机画面轮巡功能。

      简短地说,矩阵主机主要是配合电视墙使用,完成画面切换的功能。但是常见的矩阵一般输入(接摄像机)是16的倍数,输出(接监视器)是4的倍数;美国AD矩阵是视频切换矩阵的鼻祖,业界第一台视频切换矩阵就出自AD,到目前为止,市场上的模拟视频切换矩阵基本上还是参照AD矩阵的电路设计和架构。

      视频矩阵,就是将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲,一个M×N矩阵:表示它可以同时支持M路图像输入和N路图像输出。即任意的一个输入和任意的一个输出。
